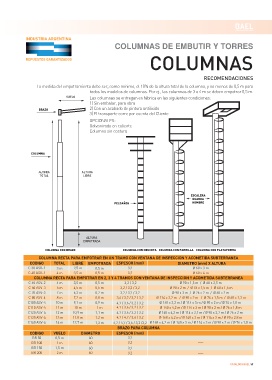

P. 59
COLUMNAS DE EMBUTIR Y TORRES
COLUMNAS
RECOMENDACIONES
La medida del empotramiento debe ser, como mínimo, el 10% de la altura total de la columna, y no menos de 0,5 m para
todos los modelos de columnas. Por ej., las columnas de 3 o 4 m se deben empotrar 0,5 m.
Las columnas se entregan en fábrica en las siguientes condiciones:
1) Sin embalar, para obra
2) Con un acabado de pintura antióxido
3) El transporte corre por cuenta del Cliente
OPCIONALES:
Galvanizado en caliente
Columna sin costura
COLUMNA RECTA PARA EMPOTRAR EN UN TRAMO CON VENTANA DE INSPECCION Y ACOMETIDA SUBTERRANEA
CODIGO TOTAL LIBRE EMPOTRADA ESPESOR (mm) DIAMETRO (mm) X ALTURA
C 30 ASV-1 3 m 2,5 m 0,5 m 3,2 Ø 60 x 3 m
C 40 ASV-1 4 m 3,5 m 0,5 m 3,2 Ø 60 x 4 m
COLUMNA RECTA PARA EMPOTRAR EN 2, 3 Y 4 TRAMOS CON VENTANA DE INSPECCION Y ACOMETIDA SUBTERRANEA
C 40 ASV-2 4 m 3,5 m 0,5 m 3,2 / 3,2 Ø 90 x 1,5 m / Ø 60 x 2,5 m
C 50 ASV-3 5 m 4,5 m 0,5 m 3,2 / 3,2 / 3,2 Ø 90 x 2 m / Ø 76 x 1,5 m / Ø 60 x 1,5 m
C 70 ASV-3 7 m 6,3 m 0,7 m 3,2 / 3,2 / 3,2 Ø 90 x 3 m / Ø 76 x 2 m / Ø 60 x 2 m
C 80 ASV-4 8 m 7,2 m 0,8 m 3,6 / 3,2 / 3,2 / 3,2 Ø 114 x 3,2 m / Ø 90 x 2 m / Ø 76 x 1,5 m / Ø 60 x 1,3 m
C100 ASV-4 10 m 9,1 m 0,9 m 4,7 / 3,6 / 3,2 / 3,2 Ø 140 x 3,2 m / Ø 114 x 3 m / Ø 90 x 2 m / Ø 76 x 1,8 m
C110 ASV-4 11 m 10 m 1 m 4,7 / 3,6 / 3,2 / 3,2 Ø 140 x 4,2 m / Ø 114 x 3 m / Ø 90 x 2 m / Ø 76 x 1,8 m
C120 ASV-4 12 m 10,9 m 1,1 m 4,7 / 3,6 / 3,2 / 3,2 Ø 140 x 4,2 m / Ø 114 x 3,1 m / Ø 90 x 2,7 m / Ø 76 x 2 m
C130 ASV-4 13 m 11,8 m 1,2 m 4,7 / 4,7 / 3,6 / 3,2 Ø 168 x 4,2 m / Ø 140 x 3 m / Ø 114 x 3 m / Ø 90 x 2,8 m
C140 ASV-4 14 m 12,7 m 1,3 m 4,7 / 4,7 / 3,6 / 3,2 /3,2 Ø 168 x 4,2 m / Ø 140 x 3 m / Ø 114 x 3 m / Ø 90 x 2 m / Ø 76 x 1,8 m
BRAZO PARA COLUMNA
CODIGO VUELO DIAMETRO ESPESOR (mm)
BR 50 0,5 m 60 3,2 ___
BR 100 1 m 60 3,2 ___
BR 150 1,5 m 60 3,2 ___
___
BR 200 2 m 60 3,2
CATALOGO BAEL 59
